Modelleisenbahn - Umbauten - Piko BR 220

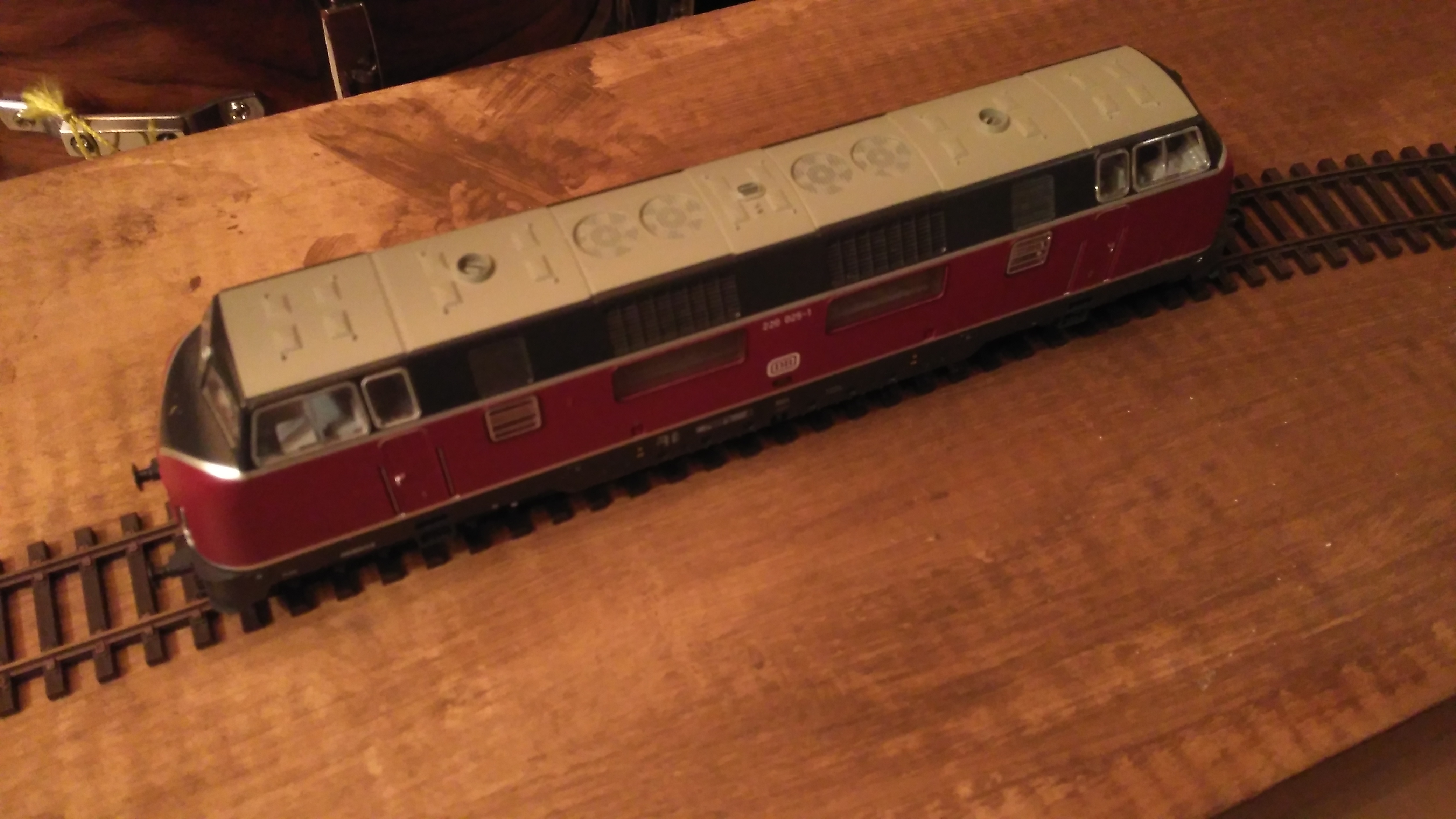

Von der Firma Piko gibt es eine technisch aktuelle Umsetzung der Baureihe 220 mit PluX 22 Schnittstelle.
Leider wurde beim Fahrlicht eine einfach Variante gewählt: Beide Fahrtrichtungen liegen auf F0, d.h. sie leuchten gleichzeitig, auch wenn auf einer Seite der Lok ein Zug hängt...
Des weiteren gibt es bei einigen ausgelieferten Exemplaren Probleme mit der Stromaufnahme.
1. Maßnahme : Beleuchtung umbauen

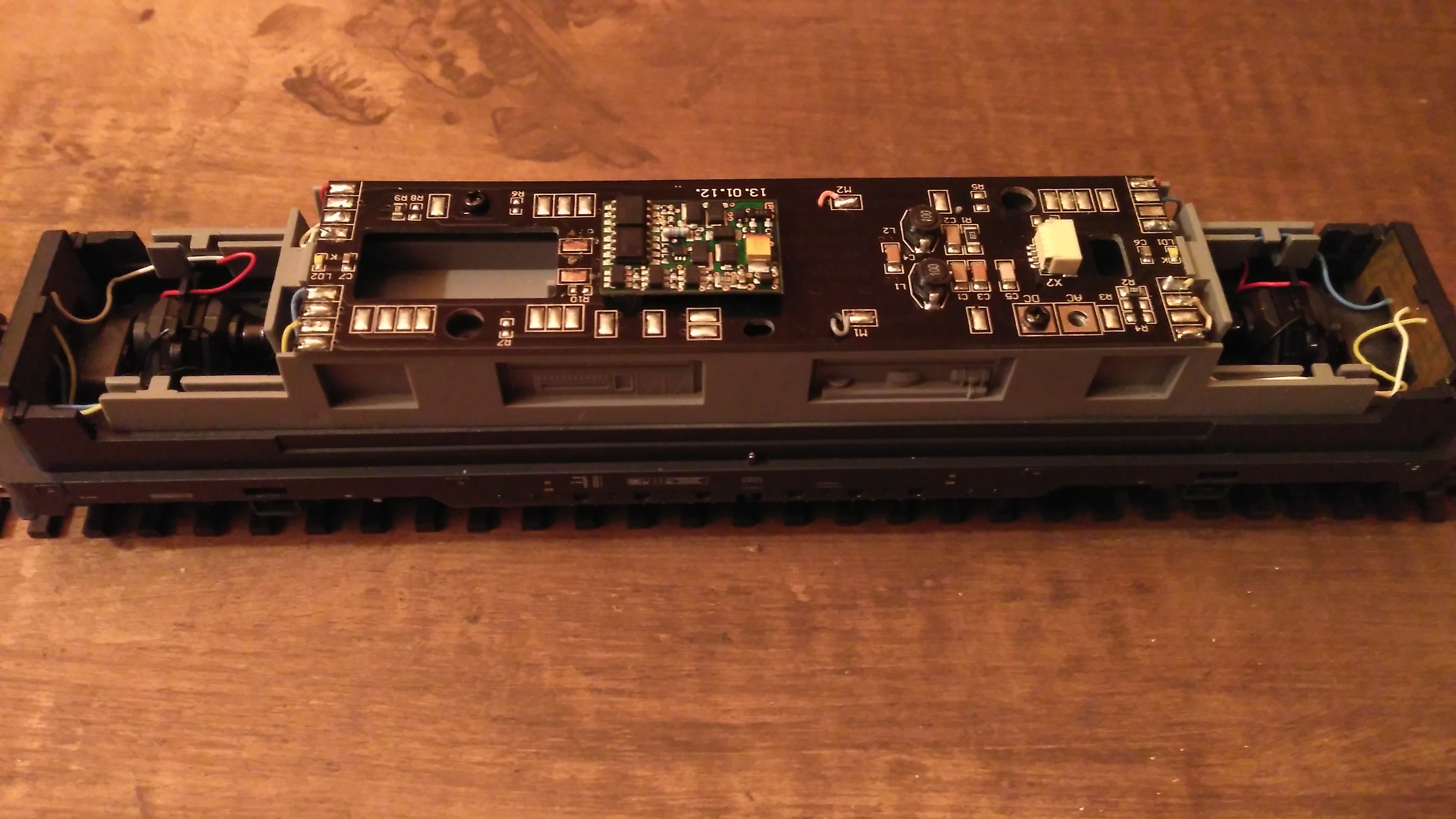

Auf der in der Lok verbauten Platine sind die wichtigsten Anschlüsse der PluX 22 Schnittstelle nach außen geführt und per Lötpad erreichbar.
Ich habe zunächst durch um löten der blauen Anschlussleitung die rote Schlussbeleuchtung auf die Funktionstasten F1 und F2 gelegt.

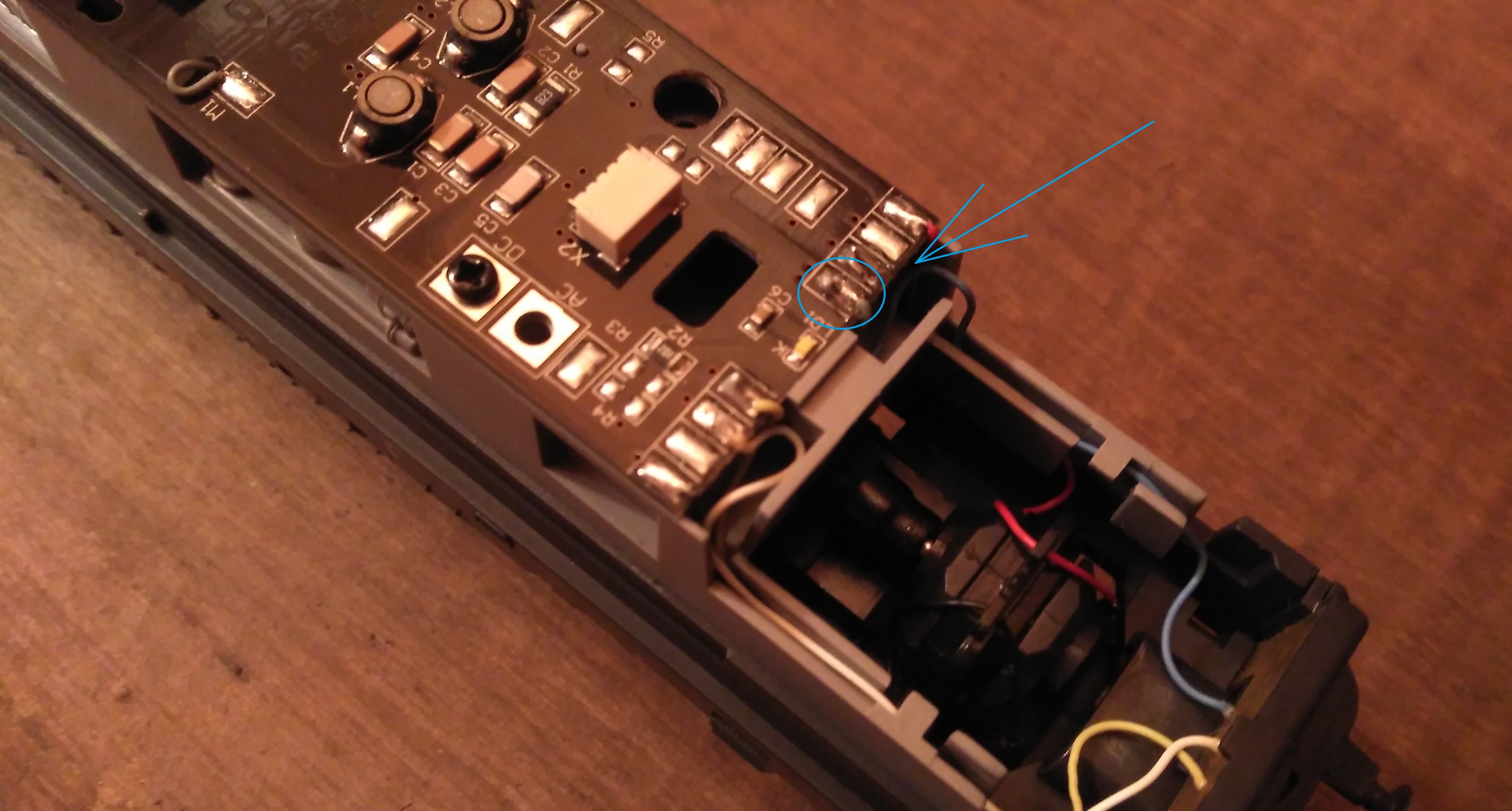

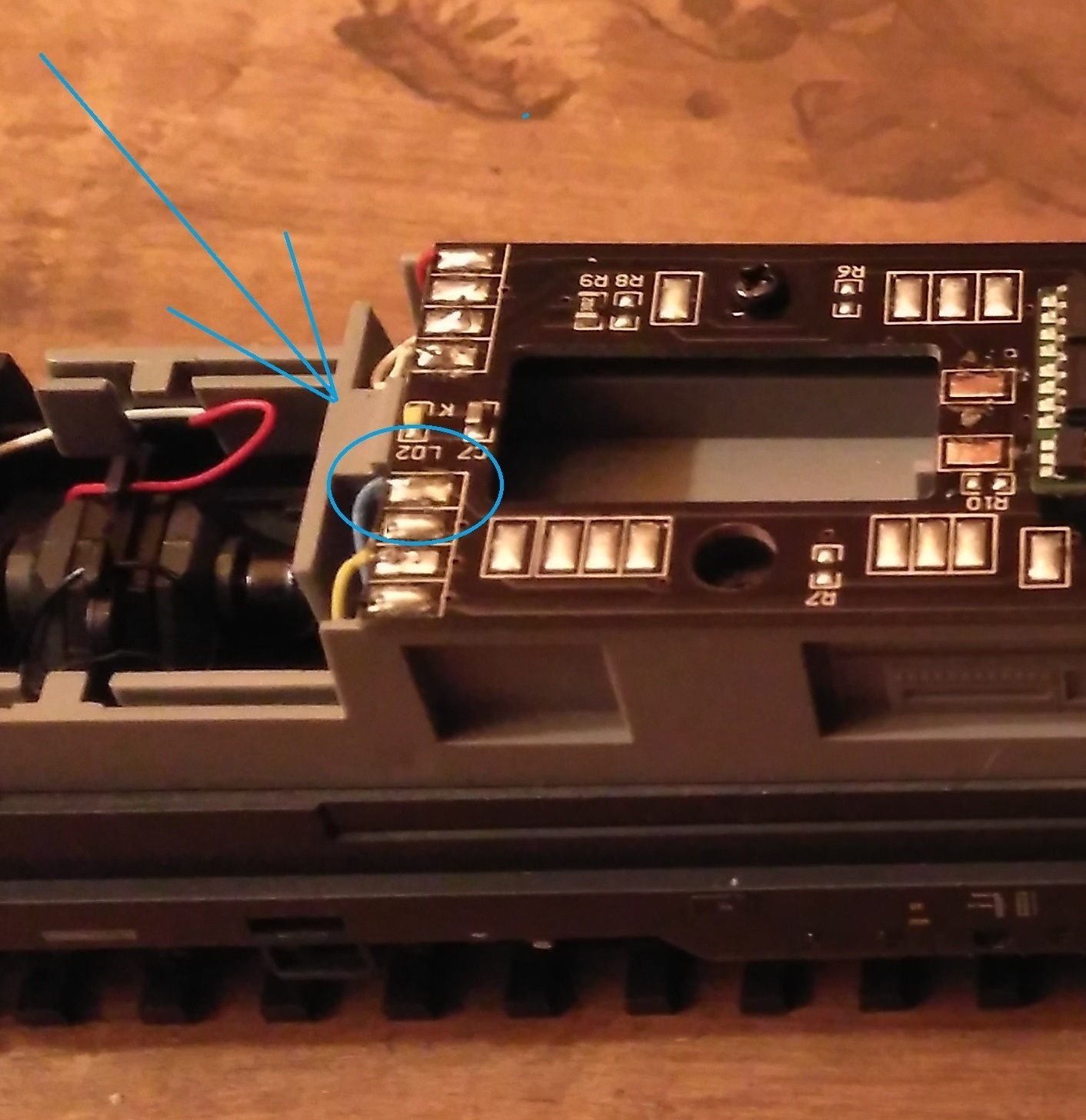

Die Bilder zeigen den Zustand nach dem Umbau, die blaue Leitung ist nun um eine Position nach Links gerückt.
Leider ist die Handhabung / Steuerung über den Decoder etwas sperrig. Die Schlussbeleuchtung muss immer separat ein/aus geschaltet werden, wenn die Fahrtrichtung gewechselt wurde.
Besser ist es wenn zusätzlich noch die Programmierung des Decoders angepasst wird.
Damit lässt sich die Beleuchtung einseitig komplett abschalten und wechselt automatisch nur auf einer Seite von Weiß auf Rot.
Allerdings werde ich mich damit zu einem späteren Zeitpunkt beschäftigen....
2. Maßnahme : Pufferkondensator
Gegen die Probleme mit der Stromaufnahme hilft ein Tausch der Radsätze. Das Geld kann man sich jedoch sparen, denn versteckt, d.h. nicht dokumentiert, ist die Möglichkeit einen Pufferkondensator einzubauen.

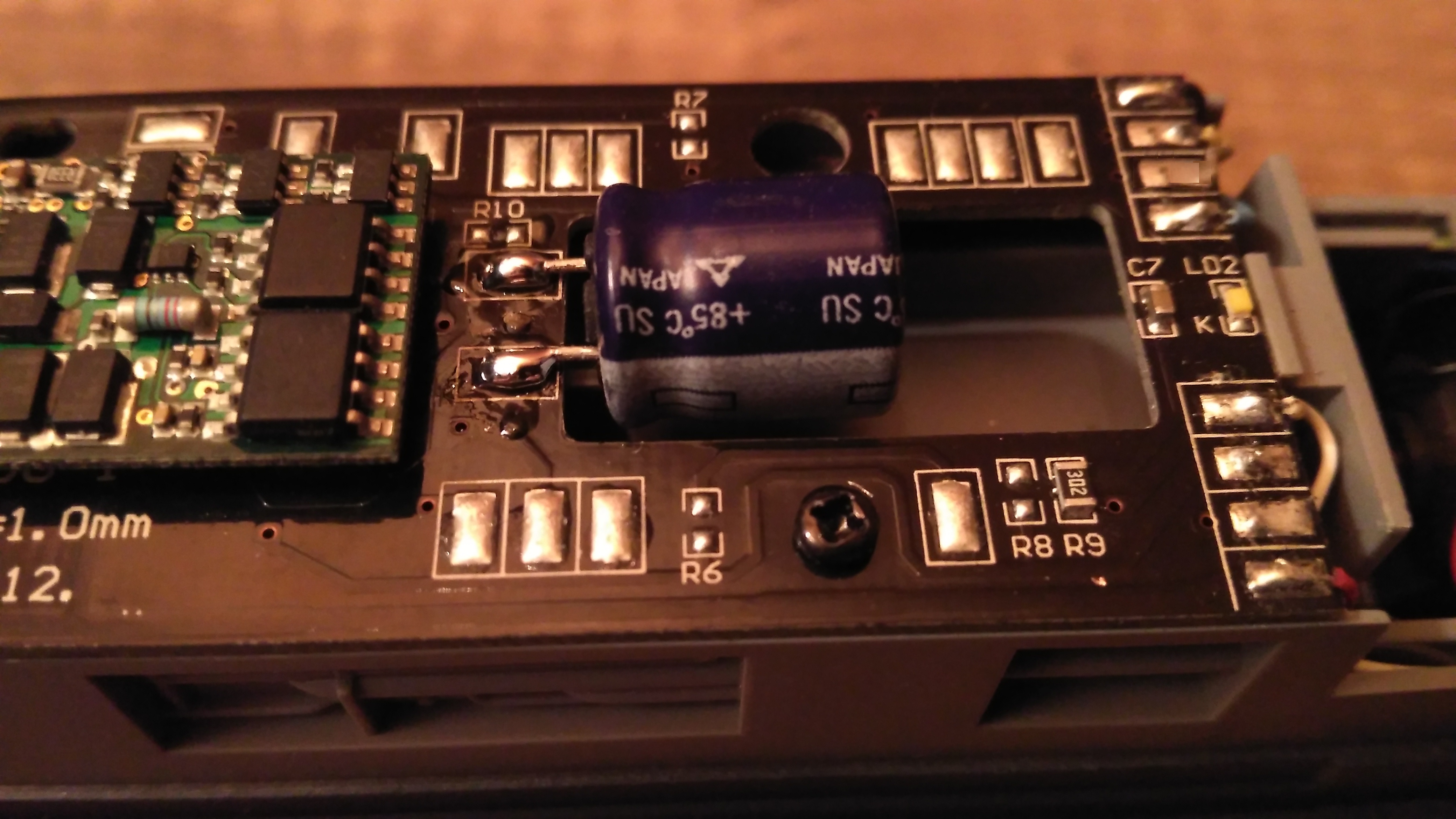

Neben der rechteckigen Öffnung der Platine, da wo die graue Plastikwanne sitzt, befinden sich zwei etwas größere Lötpads. Hier lässt sich direkt ein Kondensator anlöten, dieser liegt dann teilweise in der Plastikwanne. Direkt passend sind radiale / stehende Ausführungen.
Im Betrieb mit einer Roco z21 habe ich an den Pads 19V gemessen, damit muss ein Kondensator mit mindestens 25 V verwendet werden.
Den von mir zunächst verbauten 1500 µF Kondensator habe ich gegen den abgebildeten 470 µF tauschen müssen, zu große Werte hatten den Effekt das die Roco z21 Digitalzentrale bei Inbetriebnahme einen Kurzschluss meldet.
Damit lassen sich nun alle Weichen in FS 1 bewältigen.
!!! Unbedingt
zu beachten ist die Polarität und eine Mindestspannung von
25 V des Elkos !!!
...sonst gibt es später im Betrieb ziemlich bald eine unliebsame Überraschung, einen Rauchgenerator wollten wir ja nicht nachrüsten ;-)
